近日，精密测量院郑安民研究员团队在丝光分子筛催化二甲醚羰基化反应机理方面取得新进展。团队与波兰雅盖隆大学教授Kinga合作，采用从头算分子动力学方法与红外二维相关光谱结合的手段阐明了中间体电荷分离驱动羰基化反应形成乙酸甲酯机制，该成果发表在国际期刊《自然-通讯》（Nature Communication）上。

　　丝光分子筛催化二甲醚羰基化制乙酸甲酯是煤制乙醇化工过程中最为重要的一步，前人研究普遍认为丝光分子筛8元环孔道中的布朗斯特酸位点（BAS）是该催化过程的活性位点，该催化过程的所有反应都应在8元环中进行。然而，当二甲醚作为反应物时，8元环的狭小空间无法有效容纳表面乙酰基与二甲醚反应的过渡态结构，从而导致过渡态能垒高达249.6 kJ/mol。更重要的是，工业化生产中二甲醚作为进料反应物，浓度远大于次级产物甲醇和水，因此，MOR分子筛羰基化反应必定还存在一种新的反应机理驱动二甲醚直接生成乙酸甲酯。为了解释这一关键科学问题，研究员团队与波兰雅盖隆Kinga教授合作采用从头算分子动力学方法（AIMD）与快速扫描红外光谱的二维相关谱（2D COS IR）相结合的手段提出了中间体电荷分离驱动羰基化反应形成乙酸甲酯机制。

　　研究者首先采用从头算分子动力学方法（AIMD）结合增强采样模拟了以表面乙酰基为中间体在MOR分子筛的8元环或12元环中与甲醇或二甲醚反应生成乙酸甲酯的过程。如图1所示，根据反应能垒，12元环中甲醇的反应活性要高于二甲醚，而8元环的限域作用能将降低反应能垒到62.0 kJ/mol，这一结果似乎说明乙酸甲酯可以通过8元环中的表面乙酰基与甲醇反应生成。然而，由于乙酸甲酯产物相对大的分子尺寸，扩散受限难以通过狭小的8元环窗口脱附扩散出来。

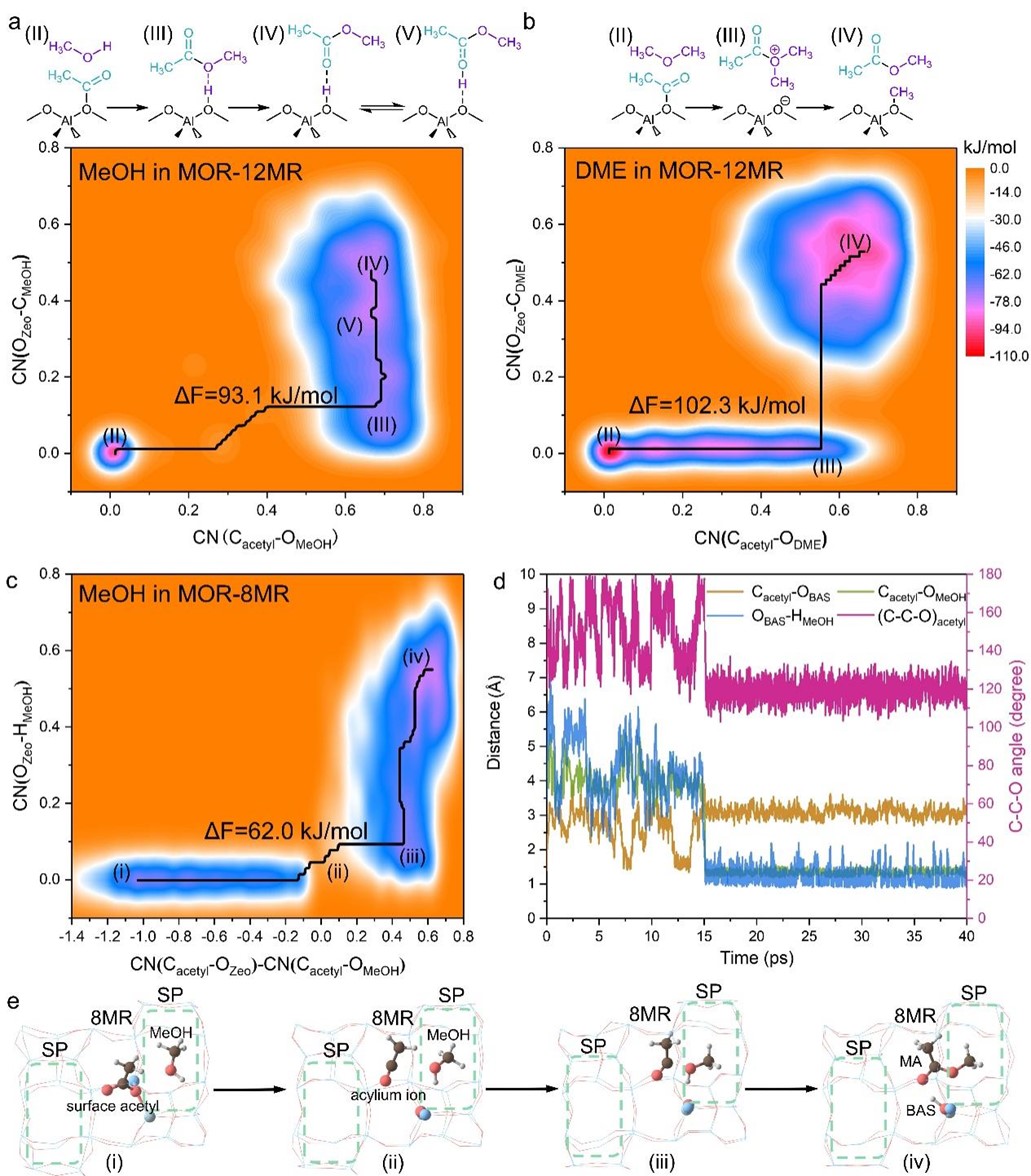

　　MOR分子筛12元环中乙酸甲酯生成的自由能面：（a）表面乙酰基+甲醇；（b）表面乙酰基+二甲醚；8元环中表面乙酰基+甲醇生成乙酸甲酯的（c）自由能面、（d）关键结构参数演化、（e）结构快照

　　进一步采用AIMD结合伞形采样方法研究了以表面乙酰基为中间体的整体反应过程自由能面图。如图2所示，从甲醇吸附到最后乙酸甲酯扩散至12元环孔道，整个反应过程需要跨越最高142.3kJ/mol的能垒。这一能垒要高于表面乙酰基生成的决速步能垒128.6 kJ/mol [J. Am. Chem. Soc. 2021, 143, 37, 15440–15452]，而图1c中表面乙酰基与二甲醚反应的超高能垒更说明了以8元环中生成乙酸甲酯的机理明显不合理。

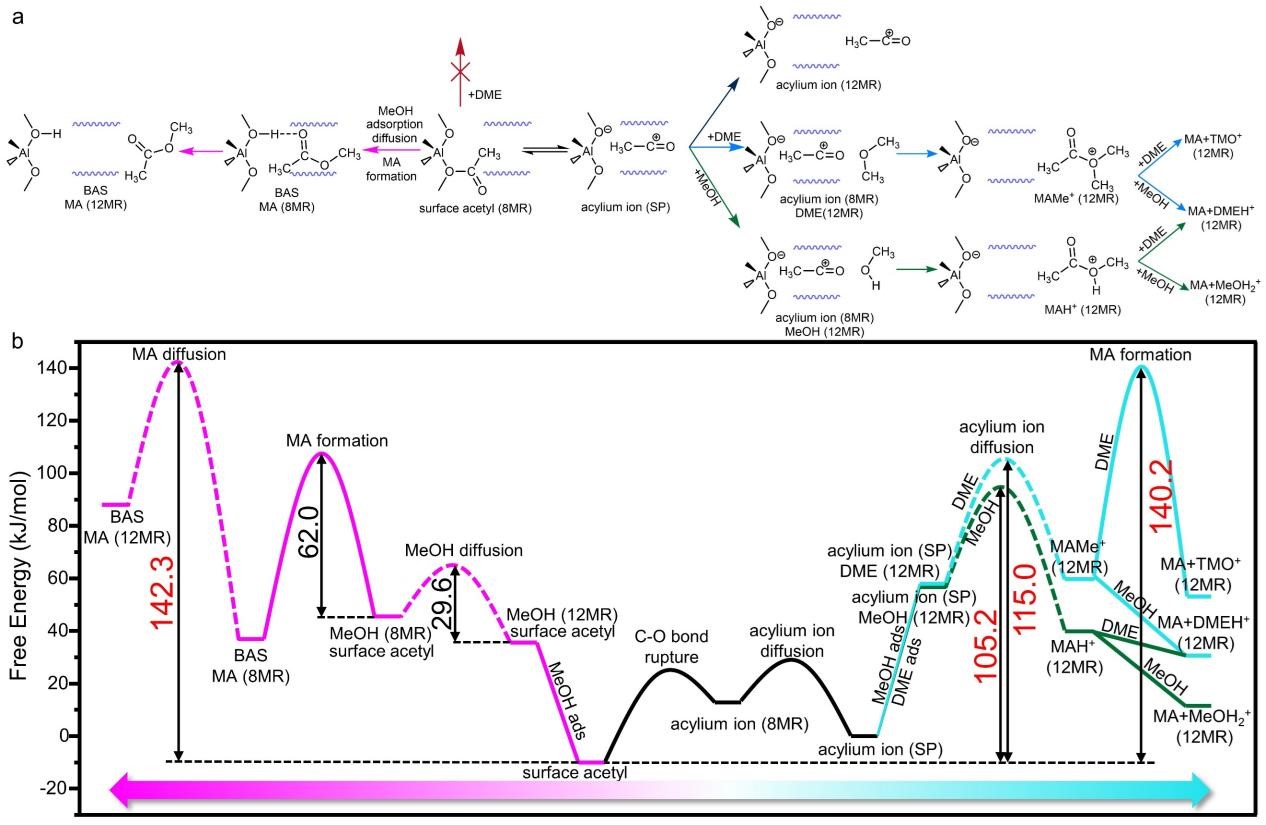

　　MOR分子筛中表面乙酰基和乙酰基正离子为中间体生成乙酸甲酯的可能反应路径和其完整自由能面

　　基于此，研究者设想表面乙酰基的另外两种衍生物（乙烯酮和乙酰基正离子）是否能够作为中间体生成乙酸甲酯? 然而，计算结果表明乙烯酮在8元环中会迅速质子化变成乙酰基正离子，难以扩散出8元环孔道。所以只有乙酰基正离子能够作为反应中间体与甲醇（或者二甲醚）生成乙酸甲酯。为了验证这一想法，研究者采用AIMD结合伞形采样方法模拟了乙酰基正离子在有无甲醇或二甲醚共吸附下迁移出8元环孔道动态过程。如图2中右边的反应路径所示，无论是甲醇或二甲醚作为反应物，乙酰基正离子从8元环迁移到12元环反应生成乙酸甲酯比通过表面乙酰基的路径在能量上更加有利。

　　最后研究者采用原位红外光谱和快速扫描红外光谱的二维相关谱（2D COS IR）验证了上述模拟结论，表面甲氧基/表面乙酰基/乙酸甲酯的信号与8元环中的BAS（3585cm-1）总是呈现正相关，而与12元环中的BAS（3615 cm-1）和硅羟基（3760~3680 cm-1）负相关，说明乙酸甲酯的生成仅消耗8元环中的酸位点/表面甲氧基和表面乙酰基，生成的乙酸甲酯将吸附在12元环中的酸位点和硅羟基。

　　结合前期的研究结果，MOR分子筛的不同类型孔道在二甲醚羰基化反应中的角色也逐渐清晰。8元环孔道狭小的空间有利于CO局域浓度富集和降低过渡态能量，从而促进CO进攻表面甲氧基生成C-C键；侧口袋是反应物种交换的必要通道，CO和二甲醚通过侧口袋从12元环扩散到8元环，而乙酰基正离子中间体也能够通过侧口袋从8元环迁移到12元环；12元环为乙酰基正离子和甲醇/二甲醚反应形成乙酸甲酯产物提供足够大的空间，同时还对反应物（CO/二甲醚）和产物（乙酸甲酯）的输运起着积极的贡献。

　　相关研究以“Charge-separation driven mechanism via acylium ion intermediate migration during catalytic carbonylation in mordenite zeolite”（《丝光分子筛中电荷分离驱动乙酰基正离子迁移的羰基化反应机理》）为题发表在国际期刊《自然-通讯》（Nature Communication）上，文章第一作者是精密测量院博士后/特别研究助理陈伟。该研究工作得到了科技部国家重点研发计划和国家自然科学基金委的支持。

       文章链接：https://www.nature.com/articles/s41467-022-34708-5
