世界各地存在有大量天然CO₂储层，由于天然的泄漏通道，天然储层中的CO₂可由地层深度泄漏并富集于浅层地下空间中。当在储层地区进行隧道开挖或桩基建设时，工程建设诱发的人为扰动可能造成高浓度CO₂由浅层CO₂富集空间向外泄漏，并对地下钢筋混凝土构筑物产生长期高浓度CO₂碳化影响。而CO₂浓度的提高会增强CO₂渗透能力，使混凝土碳化过程成倍加速的同时降低混凝土对钢筋的保护能力，产生与常规混凝土自然碳化截然不同的结果。因此，探究不同碳化条件高浓度CO₂对混凝土化学组成、孔隙结构与力学强度的影响，并阐明碳化诱发混凝土性能变化的内在机理，是保障储层地区地下钢筋混凝土结构稳定性的基础，具有重要的工程价值与研究意义。

　　本研究利用高压CO₂对混凝土进行不同碳化环境研究，利用X射线衍射（XRD）、扫描电子显微镜（SEM）与微米CT（μ-CT）进行分析表征，获得了混凝土碳化前后的物相组成与孔隙结构的变化，并在此基础上对混凝土碳化前后的抗压强度进行研究。由微米CT表征结果可知，不论是何种碳化环境，由于碳化产物在孔隙中堆积，碳化后混凝土的孔隙度有较为显著的降低，且孔隙越密集区域孔隙的减小量越大。而物相分析与SEM结果发现碳化环境对碳化产物结晶过程产生影响，水的存在增强了混凝土碳化，促使碳化产物除方解石外还有大量文石产生。低浓度CO₂碳化增强混凝土强度，而在水的作用下高浓度CO₂诱发混凝土过度碳化，造成混凝土内部微裂缝的产生与扩展，其强度随碳化时间先增大后减小，并于碳化28天后强度低于未碳化混凝土。

　　本研究成果已发表于水泥和混凝土材料研究顶级期刊Construction and Building Materials（一区TOP，最新影响因子7.693），第一作者为薛泉博士，通讯作者为张力为研究员。研究成果主要由国家重点研发计划（2019YFE0100100）、国家自然科学基金（42172315）、内蒙古自治区科技重大专项（2021ZD0034）资助。

　　论文题目：Evolution of structural and mechanical properties of concrete exposed to high concentration CO2

　　论文链接：https://www.sciencedirect.com/science/article/abs/pii/S0950061822017421　　

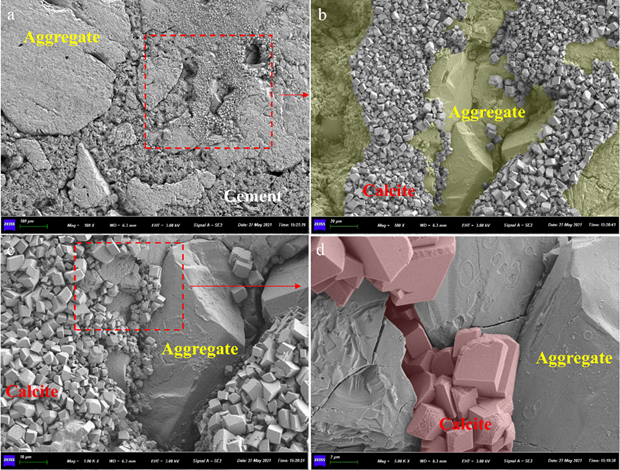

图1 100kPa干燥CO₂环境中混凝土碳化28天微观结构图　　

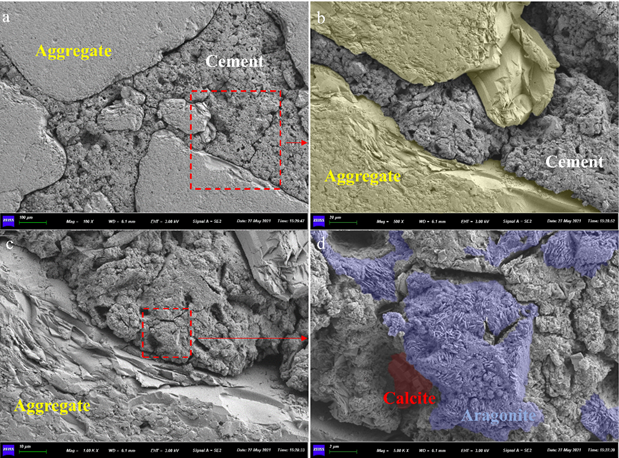

图2 100kPa纯水CO₂环境中混凝土碳化28天微观结构图　　

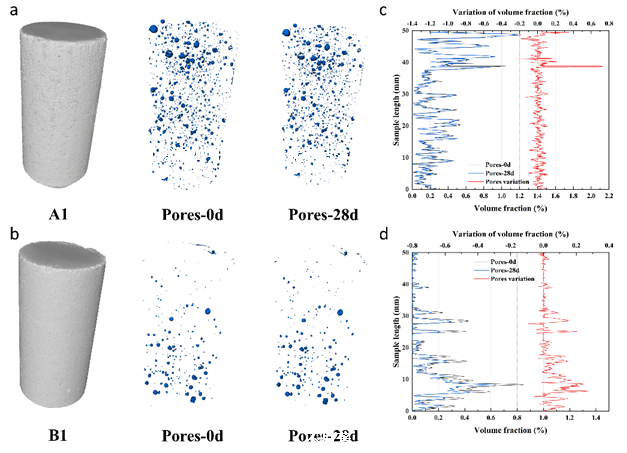

图3 干燥环境（A1）和纯水环境（B1）100kPaCO₂碳化前后混凝土孔隙及沿样品高度方向孔隙体积分数变化图　

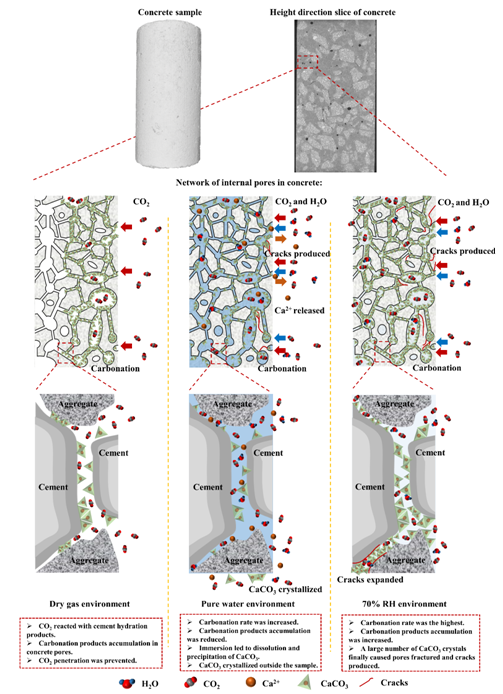

图4 高浓度CO₂作用下混凝土碳化机理图
